赣工机械空气动力研究-气动马达空气的压缩与管道铺设

当涉及到您的空气管道时，管道系统有几个目的。它不仅可以让空气从A 点到达 B 点，而且还可以帮助冷却空气，从而有助于减少水分。这对于粉末喷涂和喷砂以及您可能使用的任何其他气动马达工具非常重要。您为空气管路选择的材料及其布置方式会对空气软管末端流出的水分量以及提供的压缩空气产生巨大影响。本文将帮助您决定如何在您的应用设置空气管路。

设置空气压缩机管道时有一些基本准则。这些指南中的大多数是为了提高效率和易用性，但也有一些是为了安全。您的空气压缩机管道安全非常重要。当涉及到压缩空气时，爆管可能非常危险甚至致命。如果您对自己设计或安装空气压缩机管道感到有疑问，最好请专业人员来完成。

为了帮助设计您的空气压缩机管道布局，另请阅读如何干燥压缩空气。

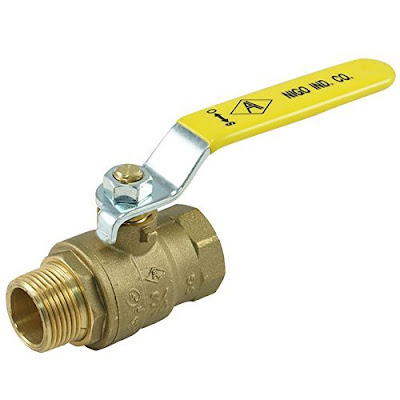

1.应该有一个球阀就在空气压缩机的出口处。这使您可以关闭整个系统的空气。如果您的空气压缩机管道损坏并爆裂，您可以关闭球阀，只有空气管路中的空气能够逸出，而不必等待整个空气压缩机排空。每当离超过一个小时时，都需要关闭这个球阀。这是非常简单和便宜的保险。它还允许您对空气管路进行维修或更换，而无需排空整个空气压缩机罐。该球阀的内径应与您的其他空气管路相匹配。如果您使用 1/2" 空气管路，则使用 1/2" 球阀。大多数空气压缩机的出口都比您需要的要大，因此您还需要一个合适尺寸的球阀减速器。

2.如果您使用铜或铁等硬质材料作为空气管路，则空气压缩机与管道之间必须有软连接。空气压缩机会产生大量振动，如果它直接连接到您的管道，所有的振动都会导致管道中的应力并可能导致故障。相反，在球阀之后，您应该安装一个短件或空气软管以连接到您的管道。这条短软管称为鞭状软管或引入软管，它用于使您的管道免受空气压缩机振动的影响。这些也可以编织不锈钢 在空气压缩机的出口处更耐热。在下图中，您可以看到空压机出口减速器、球阀和导入软管。

3.  您的管道应根据您的空气压缩机的气量输出和您将要运行的管道长度适当调整尺寸。任何管道都可能出现压力下降，但是对于所需的运行长度而言，管道直径太小会导致压降过大。在您填写的下方找到一张图表，该图表将帮助您确定应使用的管道直径。对于大多数家用粉末喷涂机或商店，您很可能会使用 1/2"、3/4" 或 1" 管道。当使用较大直径的管道（如 3/4" 或 1"）时，整个系统不需要是这个尺寸。可以接受较大尺寸的水平环，然后颈缩到 1/2" 用于下落。除了成本之外，可以将管道尺寸设置得比需要的大，而不会产生任何负面影响。较大直径管道的一些好处是它增加了空气压缩机的整体容量，并为空气提供了更大的表面积，允许空气将更多的热量传递到管道中，从而可以更快地冷却。

4. 你的目标应该是使用尽可能少的弯头、三通和连接。您使用的每个配件都会导致压缩空气系统的压力损失，在选择管道尺寸时也应考虑这些因素。如果您知道由于空间布局需要很多弯头，那么最好在管道中增加至少一个尺寸。下表显示了基于压缩空气和管道直径的一些常见压缩空气配件的压降。

5.围绕您的空间运行的水平管道不应完全水平，而应远离或朝向您的空气压缩机倾斜。

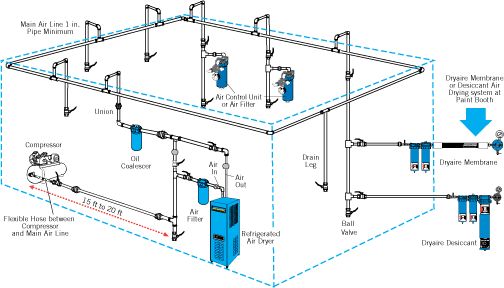

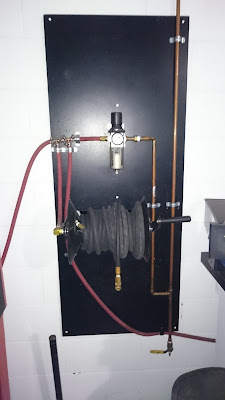

6.设计您的系统，以便没有可以收集水的低点。空气压缩机管道应全部从上向下运行，以便重力可以帮助水向下收集或从系统中排出。水平管道应在头顶铺设，垂直水滴向下延伸至空气出口。这些垂直管道称为水滴，您将在这些地方连接过滤器、空气软管等。

7.  水滴应全部从水平管道的顶部流出，然后向下弯曲。

8 . 排水口都应该有一段管道和一个球阀，用于收集和排水。
