您是否正在为您的应用寻找合适的气动马达?

第 1 步:哪种驱动原理适合您的应用?

压缩空气马达有多种型号可供选择。应用和预期使用寿命对于选择正确的基本原则至关重要。

三个基本原理是:

– 活塞式气动马达
– 叶片式气动马达
– 齿轮减速式气动马达

由压缩空气驱动的叶片马达适用于需要定期启动/停止循环的机器。齿轮马达和活塞马达更适合预期机器的连续运行。


转速。

叶片式气动马达和活塞式气动马达可以在高速范围内旋转。
齿轮减速马达的转速可以非常低,而且稳定。


第 2 步:哪种气动马达材料适合您的应用?

马达材料和设计取决于您的个人应用。除了目录中的气动马达外,赣工机械还提供适合您应用的驱动系统,以便气动马达能够尽可能长时间地可靠地为您服务。


正常运行条件

在干燥环境和标准操作条件下,铸铁气动马达是正确的解决方案。有多种 赣工机械气动马达适用于这些条件。其特点是重量轻且设计紧凑。


造纸业

在造纸工业中的使用需要不锈钢设计。赣工机械气动马达适应该行业的最高要求。


食品和食品加工业

食品和食品工业中使用的气动马达必须耐清洁剂和水蒸气。赣工机械气动马达是完全密封的,所有密封件均由坚固耐用的材料制成。


化学工业

在化学工业中,气动马达必须能够抵抗腐蚀性化学品。根据气动马达接触的化学品,我们选择合适的材料来制造气动马达。该行业对潜在爆炸性环境的要求特别高。赣工机械气动马达由符合 ATEX 标准的不锈钢制成,并且完全密封。


水下应用

在水下使用气动马达时,这取决于您计划如何使用气动马达以及使用深度。如果发动机在露天启动,然后在水下最大深度为 20 m,则 赣工机械系列的不锈钢发动机是合适的。如果气动马达需要在水面以下运行(启动),我们的气动马达可用于深达 5 米的深度。


医疗技术和制药行业

医疗和制药行业的压缩空气马达在无菌条件下运行。尽管对整个气动马达进行频繁消毒,特殊材料仍可确保较长的使用寿命。


危险区域

在潜在爆炸性环境中,气动马达因其设计和功能而成为首选。膨胀的压缩空气在电机运行时对其进行冷却。结合减速和制动,这可能会导致风险。对于这种应用,赣工机械提供了符合 ATEX 标准的带减速和制动的整体压缩空气马达系统。



找到应用了吗?

我们很乐意根据您的个人申请为您提供建议。

第三步:根据工况计算发动机功率

所需驱动器的正确计算受所需扭矩、气动马达的最佳工作范围、所需的马达功率以及可能影响性能的操作条件的影响。

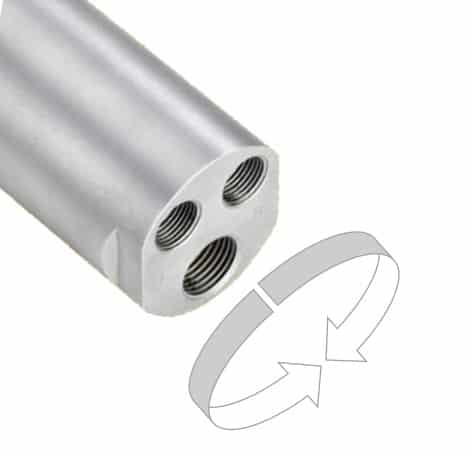

3.1 旋转方向。

确定所需的旋转方向:

• 顺时针旋转
• 逆时针旋转
• 可逆旋转方向

从进气口朝电机轴看。

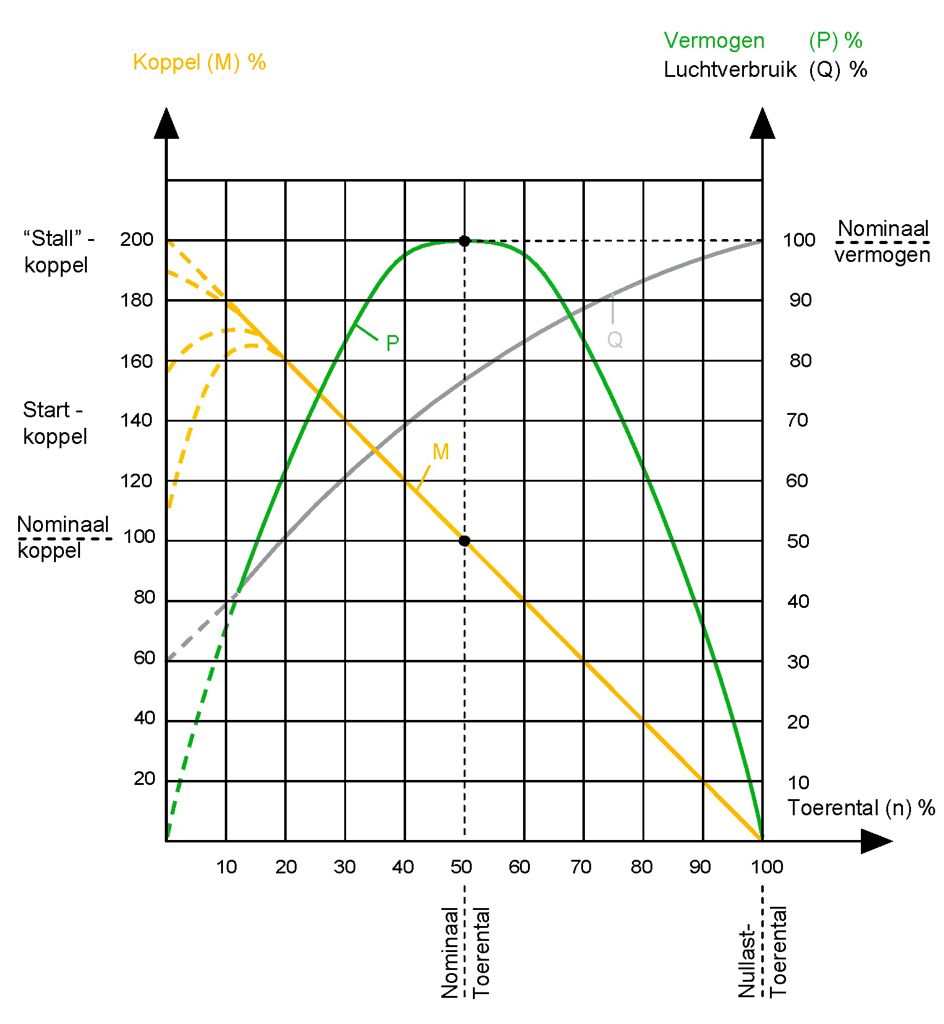

3.2 压缩空气马达的最佳工作区域。

压缩空气马达在非常宽的工作范围内运行,该范围受到压缩空气供应量和气压的强烈影响。首先定义您的电机的工作点:您想要达到什么标称扭矩和速度(在负载下)?

在接近额定转速运行时,可以实现压缩空气马达最经济的应用(低磨损、低耗气量等)。

在扭矩 M = 0 时,达到最大速度(怠速)。在停止前不久(n → 0),压缩空气马达达到其最大扭矩(Mmax ≈ 2 x Mn)。在额定速度 (nn) 下,即在速度范围的中间,气动马达达到其最大功率 (Pmax)。

3.3 计算发动机功率

然后在可用的运行条件(工作压力、进气口内径、无油运行)的框架内计算您的发动机的基本性能数据。

P = M xn / 9550

P = 功率,kW
M = 额定扭矩,Nm
n = 额定转速,每分钟转数

3.4 影响性能的操作条件

赣工机械气动马达的所有性能规格均基于 6 bar 的工作压力。工作压力或工作压力应理解为直接在气动马达上的流动压力。

目录中指定的压缩空气供应软管(以及所有软管接头和阀门)的内径以及压缩空气供应软管的长度(最长 3 米)也会影响功率,从而影响功率计算每个引擎的。

此外,目录中的规格基于使用润滑压缩空气为电机提供动力。使用无油或未润滑的压缩空气时要考虑功率损失(参见 C 部分)。

如果您的操作条件与此基础数据有偏差,您的发动机的性能数据应按如下方式更正:


A) 如果需要不同的工作压力。


要在 6 bar 以外的工作压力下计算气动马达,请使用下面的校正图或校正表。

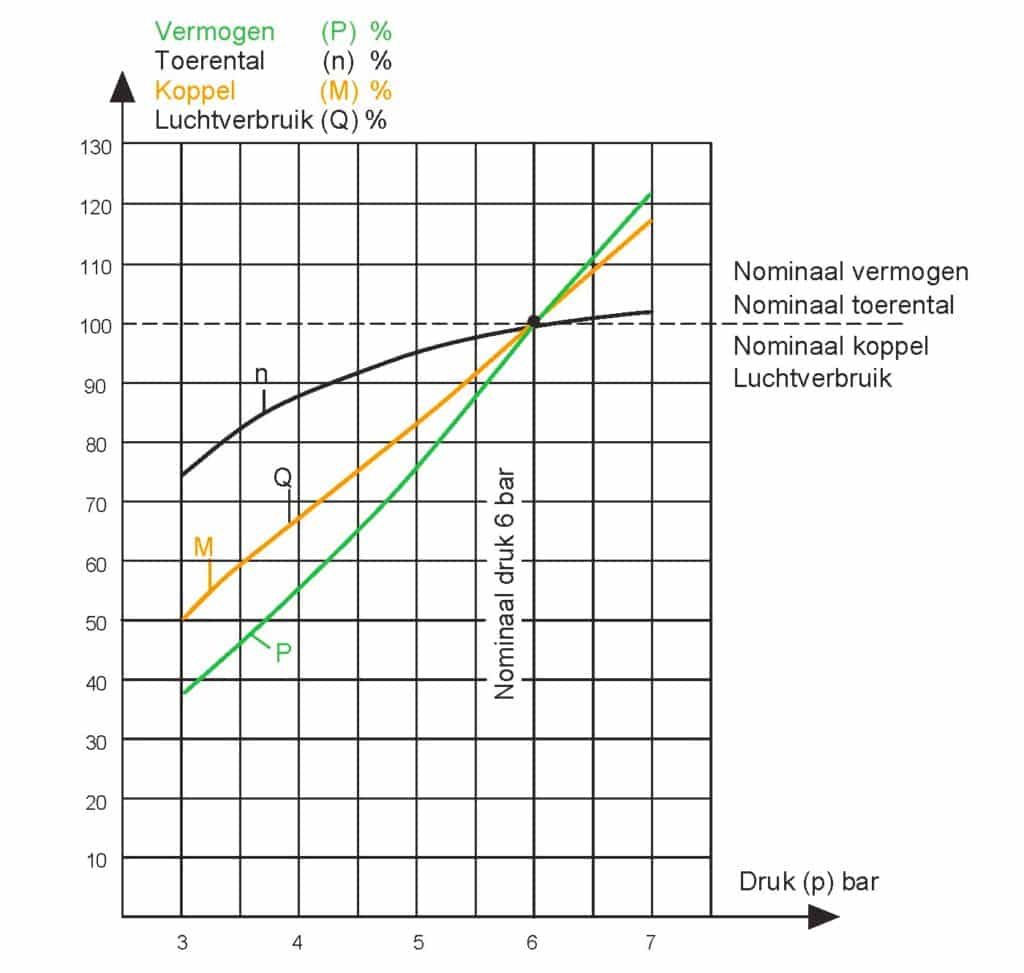

图表 – 工作压力的影响

工作压力 (p)
bar
功率 (P)
%
速度(n)
%
扭矩 (M)
%
耗气量 (Q)
%
7121103117117

6

100100100100
577958383
455876767
337745050

B) 如果供应软管的直径较小。

内径的任何减小,无论是供气软管本身还是软管接头,都会影响供气量。如有必要,您可以通过适当减少供应的压缩空气量来调整标准电机以满足您的需求。

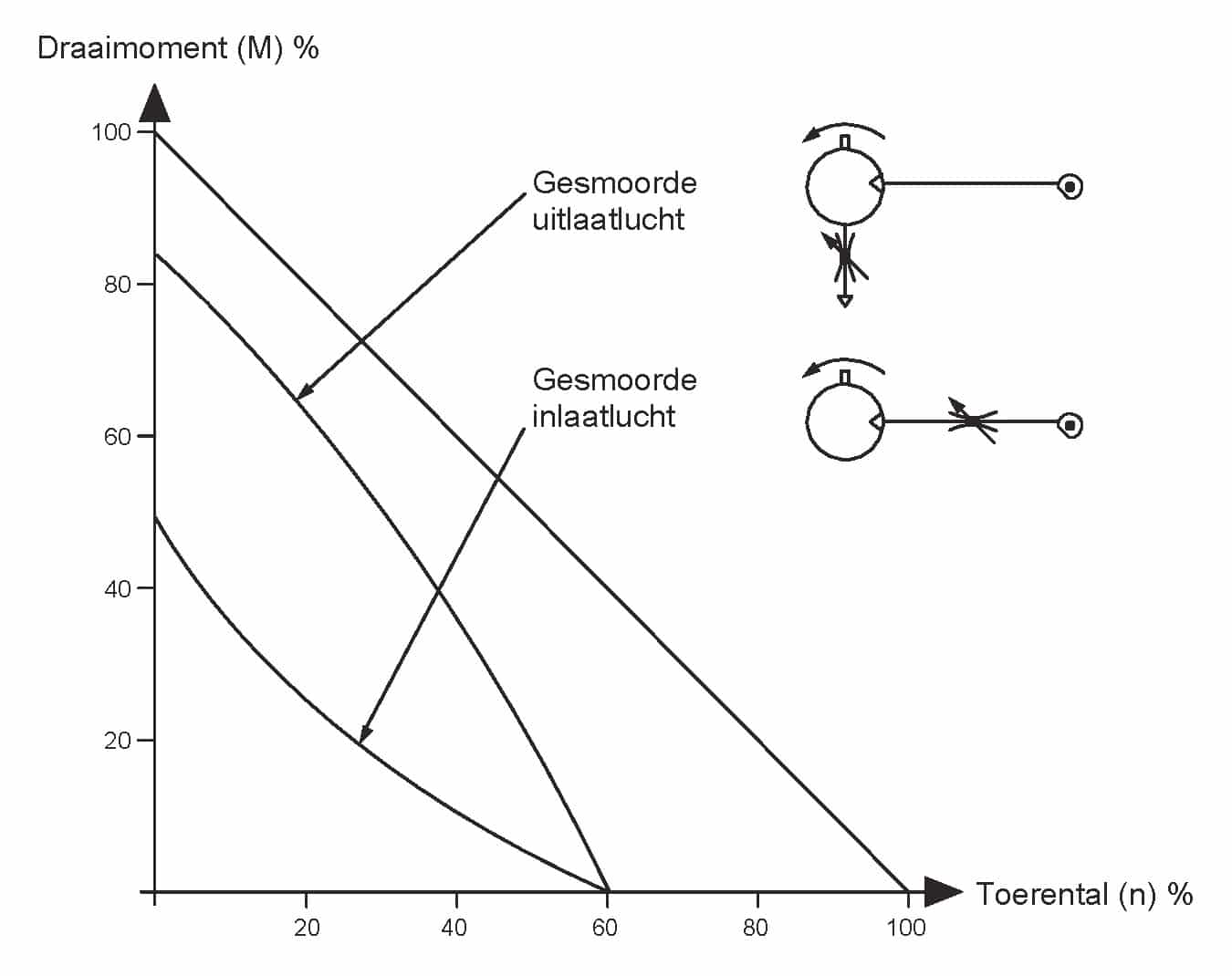

可根据要求提供我们所有气动马达的图表。通过节流(减少)进气,您的发动机转速和同时传递的扭矩会降低:这意味着您会降低发动机性能。相比之下,您可以通过节流排气或回风来调节电机的速度,而不会造成重大的扭矩损失。请参阅左侧的示例图表。

C) 如果希望发动机无油运转。

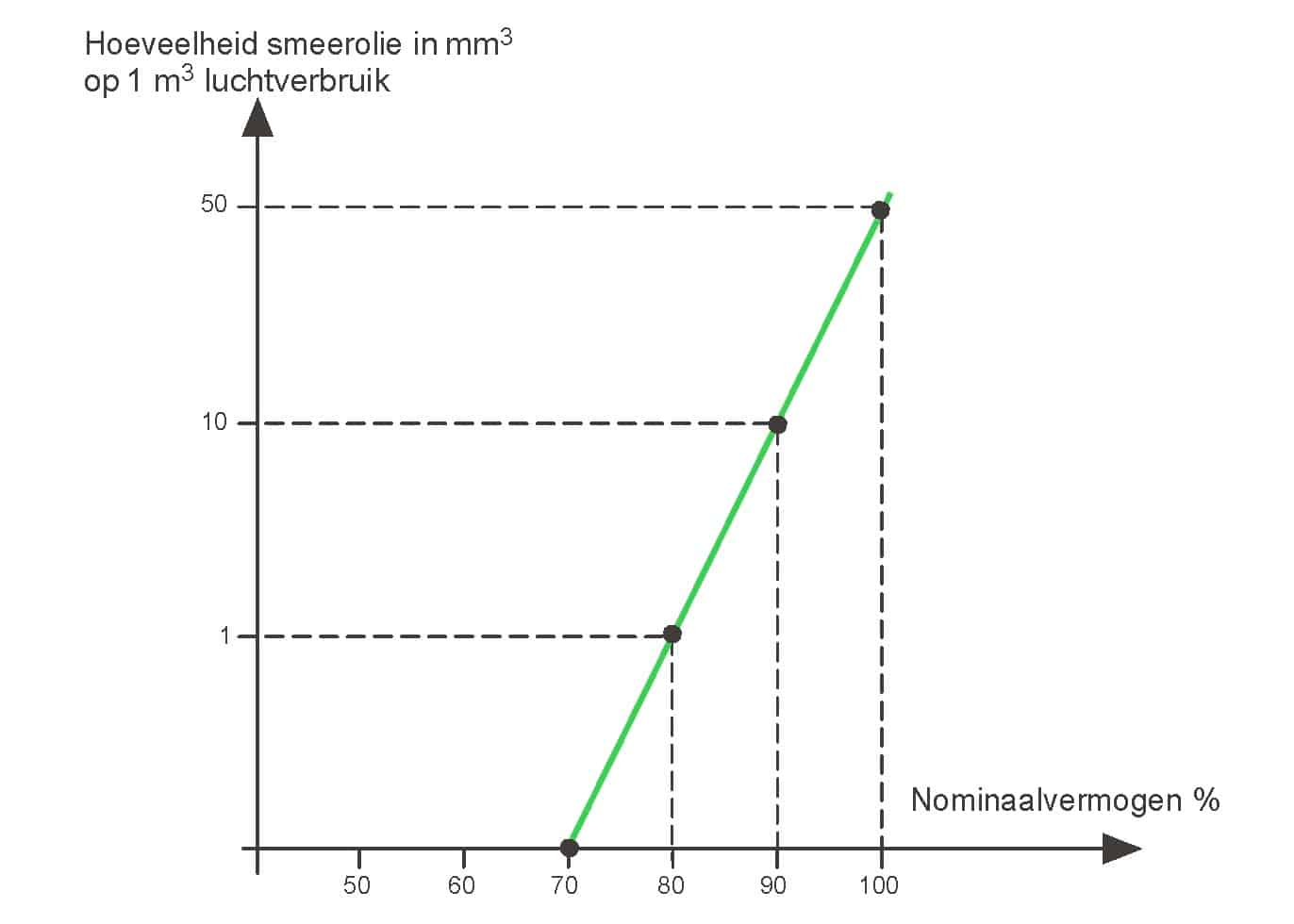

压缩空气马达的最佳寿命和性能是通过每 1 立方米空气消耗 1-2 滴油来实现的。相应发动机的耗气量数据可在目录中找到。对于无油运行条件,必须计算额外的功率损耗。右图提供了指导。

3.5 确定压缩空气马达的计算示例。

机构必须由气动马达驱动。该机构需要 75 Nm 的扭矩,并且必须以每分钟 60 转的速度旋转。速度容差为 10%。这是发动机必须运行的正常环境。
润滑量为每立方米空气消耗量 10 立方毫米。
系统在负载下启动,所需的启动扭矩为 130%。

所需功率由公式P = M xn / 9550 得出;

P = 功率,kW
M = 额定扭矩,Nm
n = 额定转速,每分钟转数

P = 75 x 60/9550 = 0.471 千瓦。

由于每立方米空气消耗会润滑 10 立方毫米的机油,预计会损失功率,因此根据上图,发动机将提供 90% 的最大声明功率。所需功率变为 P = 100% x 0.471 / 90% = 0.524 kW = 524 W

在包含 Basic Line、Advanced Line 和 Power Line 标准电机的表格中,我们寻找功率至少为 524 瓦且速度在每分钟 54 到 66 转之间的电机。扭矩至少为 75 Nm,启动扭矩至少为 75 x 130% /100% = 97.5 Nm。

赣工机械的气动马达具有以下规格:

额定功率:600 瓦
额定速度:每分钟 65 转
额定扭矩:88.1 Nm
刚性扭矩:132.2 Nm

现在有了参数,您可以从赣工机械获取气动马达的 CAD 数据、图纸、技术数据、性能图表

第四步:你们的气动马达的寿命和高性能是如何保证的

气动马达非常强大、耐用且坚固。遵守以下建议将确保气动马达的最长使用寿命和最佳性能:

• 遵守推荐的空气质量(干燥的送风,无颗粒物)。

• 每消耗 1 立方米的空气可使用 1-2 滴油来实现最佳使用寿命和最佳性能。
• 遵守推荐的保养间隔(如果发动机在无油状态下运行,则保养间隔之间的时间要短一些)。
• 供气软管阀和连接接头有足够的流量开口。
• 压缩空气供应软管的最大长度为 3 米。
• 在最佳运行范围内运行气动马达,即接近额定转速。

气动马达需要多久维护一次取决于许多因素。用户的应用和操作条件起着决定性的作用,使用气动马达的减速或扭矩范围的大小也是如此。此外,还必须考虑电机的整个工作周期,例如占空比和启动/停止频率。

长时间不使用或存放气动马达作为备件?在进气口滴一滴机油,让发动机运转 5-10 秒。长时间停机后,气动马达更容易启动。

第 5 步:考虑采购和可变成本




如果发动机以额定转速(怠速的 50%)运行,将获得最大的发动机性能,压缩空气的使用效率会更高。

备件和维护套件。

在新机器的规划和选择过程中,问题就出现了,备件是否可以快速获得。
 赣工机械气动马达的特点是备件价格实惠。
