气动马达单向应用配管供气注意事项-赣工机械

来源:赣工机械 发布日期:2024-08-12

气动马达的优点包括:



没有电气连接和相关的复杂性。



通过调节气压,可以很容易地控制泵的速度。



气动马达的运行温度低于环境温度。



气动马达的重量比其等效马力的电动机轻。



气压 - 我们所有的泵都使用压缩空气,最大推荐气压为 100 psi 690 kpa)。压力和体积的组合决定了气动马达速度。在大多数情况下,最大速度是不可取的,因此需要一个调节器来调节泵的速度。

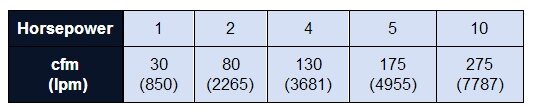

风量 - 所需的空气量 (cfm/lpm) 是电机额定马力的函数。下表提供了合理的准则:


下图显示了单向应用中使用的气动马达的理想供气设置:

/upload/202408121141526286.jpg

重要注意事项:



主阀用于切断空气供应,用于维修空气供应组件,包括过滤器、调节器、注油器等。



可以根据安全考虑选择主阀位置。关闭主阀或快速作用阀将停止泵的运行。



工厂空气供应可以是CDA”或清洁、干燥的空气。如果是这种情况,消除过滤器/分离器是可以接受的。



快速作用阀通常是一个简单的直角回转球阀,其位置便于使用和操作员安全。



流量计可以与压力调节器串联安装,以提供额外的操作信息。



管路注油器为气动马达提供润滑剂。由于这种应用的高温,注油器必须远离熔融金属浴。



在大多数应用中,希望在注油器和气动马达之间使用柔性空气软管。我们建议使用 1 英寸(2.5 厘米)的空气软管。



柔性空气软管不应受到来自金属浴的对流热流,因此使用一段钢管来跨越熔融金属浴。



最大风量至关重要:



仅使用全流量阀,例如球阀和闸阀。



不要使用针阀。这些将限制流动。



不要使用快速接头。这些也限制了峰值流量。



可以使用扭爪连接器,最小 3/4 英寸,推荐 1 英寸


注意 - 最大气流是确保气动马达正常运行并显着降低泵冻结风险的唯一方法
