气动马达消音器的选择

气动马达消音器用于将加压空气排放到大气中。它们通常安装在气动马达、电磁阀、气缸或配件上。根据从排气口流出的空气的流量和压力，从设备排出的气动空气可能会产生对周围环境中的工人可能有害的噪音，或者在应用中引起噪音问题。除噪音外，废气在运行过程中还可能释放污染物。使用消音器排气清洁剂可以防止有害污染物进入环境。

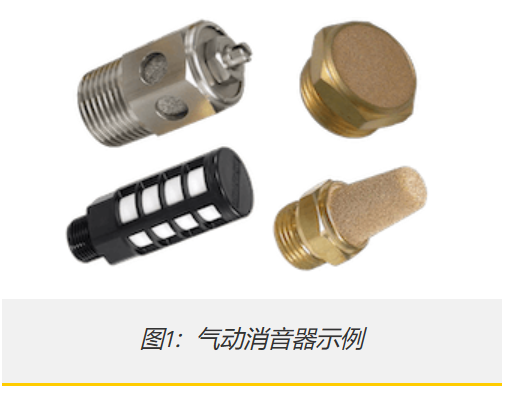

图1显示了常见气动马达消音器的示例。

气动马达消声器，通常也称为气动马达消声器，是一种经济高效且简单的解决方案，可降低气动马达装置的噪音水平和不必要的污染物排放。消音器还可以包括可调节的节流阀，以控制空气离开消音器时的流速。使用消音节流阀进行流量控制可用于控制气动马达驱动装置的速度，其工作原理类似于针阀。

气动马达消音器如何工作？

气动马达消音器的功能是在安全噪音水平下工作后排出加压空气，并防止污染物逸出（如果与过滤器结合使用）。当加压空气释放到环境中时，可能会产生过多的噪音。噪音是当从通风口释放的快速移动空气与环境的静态空气碰撞时产生的湍流空气的结果。通常，消音器直接安装在阀门的排气口处，并通过更大的表面积扩散释放的空气，从而减少湍流，从而降低噪音水平。气动排气消音器通常采用多孔材料设计，以增加其覆盖的排气口的表面积。它们也可以安装在软管上。

材料

消音器外壳材料应根据应用选择。外壳材料会影响消音器强度、环境兼容性、压力范围和温度范围。在选择时应仔细考虑外壳材料。最常见的外壳材料是烧结黄铜、烧结塑料和不锈钢。

烧结黄铜

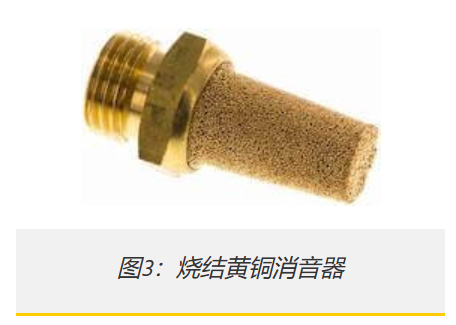

烧结黄铜是耐用金属外壳的低成本选择。烧结黄铜消音器的示例如图3所示。这种材料适用于非腐蚀性和中性环境。

烧结塑料

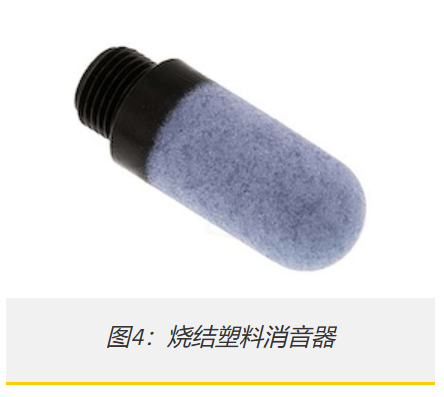

与金属材料相比，烧结塑料成本低，重量轻，具有高耐化学性和更高的降噪性。烧结塑料消音器的示例如图4所示。这种材料适用于腐蚀性环境。

不锈钢

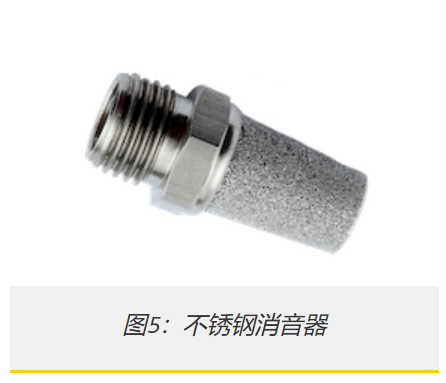

不锈钢是需要防腐蚀保护、耐用性和/或在无菌环境中运行的应用的绝佳选择。不锈钢消音器的示例如图5所示。不锈钢通常用于食品或制药应用。不锈钢通常比青铜或塑料消音器贵。

温度

消音器适用于高温或低温应用。应适当指定材料，尤其是在极端温度下。在选择过程中，确保消音器材料能够在应用的整个工作温度范围内正常工作。

压力

气动马达消音器指定有工作压力。应根据正确的工作压力选择消音器，以确保最佳的降噪效果并减少过早失效。消音器的表面积取决于外壳材料和形状。表面积会影响消音器的整体尺寸、机械强度和降噪。此外，如果选择不正确，操作过程中产生的背压将阻止机器正常运行。

连接类型www.lusimin.com气动马达官网

气动马达消音器使用螺纹公端连接到端口。端口可以在气动电磁阀（例如 5/2 通）、气缸等上。常用的螺纹标准是NPT（美国国家管螺纹），BSP（英国标准管）或公制（ISO标准）。使用推入式消音器可以轻松地将其从一个设备或软管移动到另一个设备或软管。

气动马达消音器符号

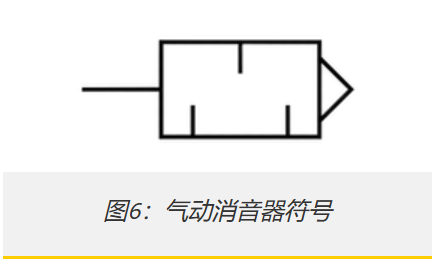

原理图中显示的气动马达消音器符号如图6所示。

气动消音节流阀

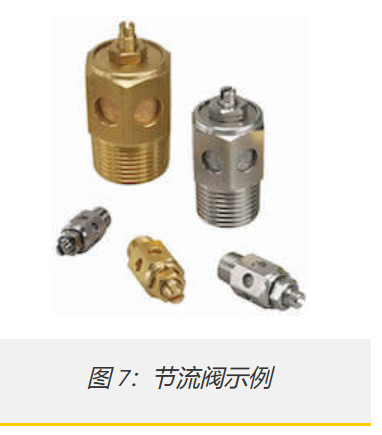

节流阀通常包含在消音器中，通常简称为可调气动消音器或流量控制消音器。可调气动消音器是一种廉价的气动流量控制方法，用于控制空气离开阀门的速度。例如，通过控制气缸的排气速度，您可以控制活塞伸展和/或缩回的速度。空气的流速通常通过旋转旋钮来调节流速，就像针阀一样。螺杆的位置将增加或减少阀孔的尺寸，从而调节排出阀门的空气的流量。图 7 显示了节流阀的示例。

气动消音器节流阀符号

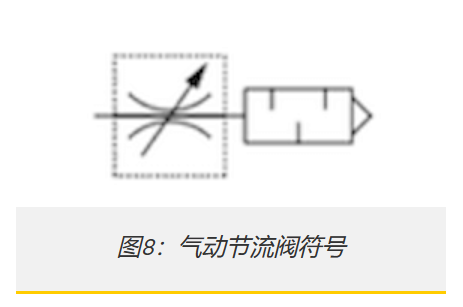

原理图中显示的气动节流阀符号如图8所示。

应用

气动消音器可用于许多应用。以高频率操作气动马达装置并产生大量噪音的应用非常适合气动消音器。
