赣工机械-如何选择合适的气动马达 [选型指南]

来源:赣工机械 发布日期:2022-08-07

为什么选择气动马达?

与电动马达相比,气动马达具有多种优势。由于其高功率密度,较小的气动马达可以产生与较大的电动机相同的功率。与电动机相比,它们更不容易受到过载的影响,并且产生的热量也少得多。最流行的气动马达形式是叶片和活塞。

叶片气动马达通常用于需要较少功率的产品中,例如便携式电动工具。与同等功率的活塞马达相比,带叶片的马达更小、更轻且成本更低。叶片马达是最常见的气动马达形式,有多种速度、扭矩和功率可供选择。我们提供旋转叶片气动马达和 多叶片气动马达

活塞气动马达 用于需要强大启动扭矩的大功率机械。径向柱塞马达的速度低于叶片马达。具有良好的启动和速度控制。这对于以适度的速度“拖拽”大型货物特别有用, 例如绞盘和起重应用。最常见的操作位置是水平的。

在重型应用中具有可靠的性能。

用于工业应用的气动马达最显着的优势之一是可靠性——更少的破损和维护意味着更少的停机时间。气动马达在电动机通常会发生故障的重型应用中提供一致的性能。它们不受恶劣温度的影响,并且在工业或潮湿条件下以及在涉及潮湿的情况下都能始终如一地工作。即时启动、停止和反转消除了由电机加速或减速阶段引起的延迟,从而消除了对昂贵控制的需求。即使超载或熄火,也不会过热或烧坏。

节省设备周围的可用空间。

由于气动马达比电动马达小,因此您可以节省设备周围的空间,从而使工作区域更干净、更整洁。这些电机比同等输出功率的电机更紧凑、更轻(小 4 到 6 倍和更轻)。它们具有更大的功率重量比,这意味着较小的气动马达可以产生与同类电动机相同的功率。

    把安全放在第一位。

    火花可以由电动机和相关的开关设备产生。这在潜在爆炸和易燃环境中将是灾难性的。由于气动马达不会产生热量或火花,因此它们非常适合这些情况,并且可以安全使用。气动马达还提供 ATEX 和不锈钢变体,使其能够在恶劣的环境中生存。气动马达经过 ATEX 认证,可用于 2 区危险场所。


    选择合适的气动马达需要知道什么

    选择最好的气动马达可能是一个耗时的手动过程,因为您必须计算所需的功率、绘制功率曲线并确定工作点的位置。下面我们将介绍在为您的应用选择气动马达时需要考虑的一些关键方面:

    1. 需要多少扭矩、速度或功率?

    选择气动马达时,请考虑所需的运行速度,而不是空载和空载速度。不受控制的气动马达不应空载运行。无控制的气动马达在大约 50% 的自由(空载)速度时产生最大马力,而有控制的马达在大约 80% 的自由速度时达到其峰值马力。电机应运行的最大速度由您的模型的性能曲线指示。所需的扭矩与驱动气动马达的速度一样重要。所需电机的功率由两个因素共同决定:速度和扭矩。选择气动马达时,区分失速(最大)和操作扭矩很重要。

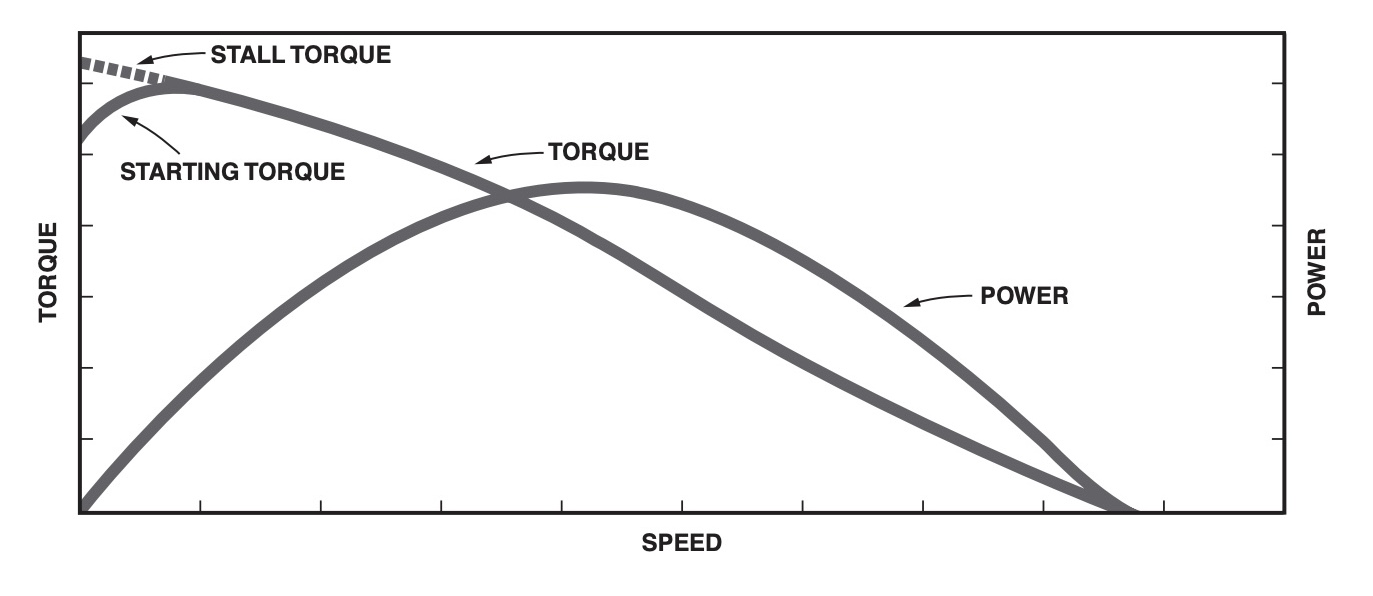

    • 典型气动马达的扭矩和功率曲线示例。 扭矩在零速时最大,在自由速度时为零。任何负载都会减慢气动马达。随着负载的增加,速度降低,扭矩增加,直到马达停转。如果负载减小,则马达速度会增加,并且其扭矩输出会减小以匹配施加的负载。

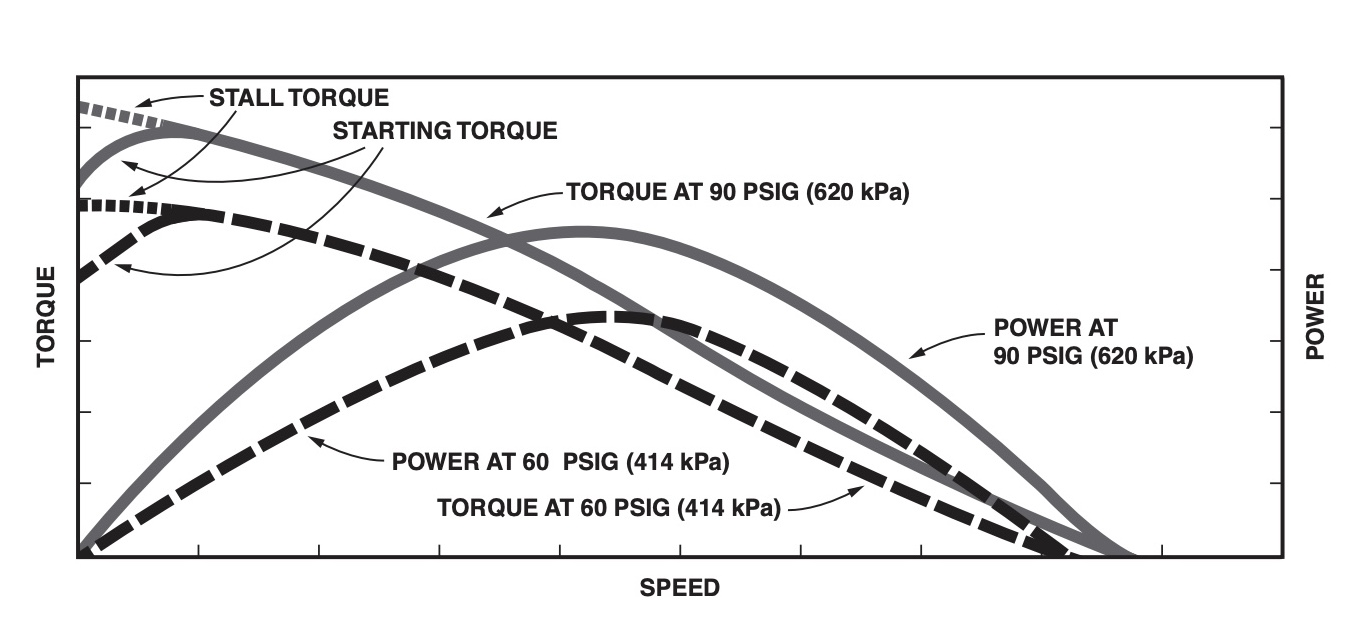

    • 两种不同气压下的典型气动马达扭矩和功率曲线示例。请注意,速度、扭矩和功率会随着气压的降低而降低。


    • 齿轮和非齿轮马达的扭矩和功率曲线示例。请注意,通过齿轮传动降低转速会使扭矩曲线变陡,同时保持功率。齿轮传动通常用于降低速度和增加气动马达的扭矩。齿轮减速越大,扭矩曲线越陡峭,这导致高速气动马达在施加负载时比带有附加齿轮的低速电机更容易受到速度下降的影响。


    扭矩是如何计算的?

    扭矩是由电机或齿轮电机轴提供的转动力,通常以磅为单位。ft. 速度和启动扭矩约为失速扭矩的 75%。为了您的方便,我们的网站上有一个方便的扭矩转换计算器 任何速度下的运行或运行转矩都可以从电机性能曲线中近似得出或使用以下公式计算:

    2.气压要求

    由于空气系统中的各种限制和摩擦损失,压缩机处的压力读数并不能保证运行中的空气马达可以获得相同的压力。排气限制也会对空气马达的功能产生影响,并且经常是性能问题的根源。阻塞或限制排气的效果略有不同,速度下降的幅度远大于扭矩。

    • 在可逆气动马达上有两个排气口。主排气通过歧管和消音器流出空气,就像在正转马达中一样。根据气动马达运行的方向,对面的进气口变成二次排气口,必须通向大气。

    购买气动马达时,请记住,规格列表仅提供一组性能值,指定压力为 90 psig。在此压力下,气动马达旨在以最佳方式工作。通过改变压力、供气或排气,同一电机可以产生大范围的速度、扭矩和功率。虽然它们可以在低于 40 psig 的压力下工作,但它们的性能可能不一致。它们也可以运行超过 100 psig,但这通常会导致更高的维护成本。一个不错的经验法则是根据最低可用气压的 70% 左右来确定气动马达的尺寸。这将允许更多的初始功率和可能的过载。

    3、输出轴是什么款式的?

    轴的输出是实心轴,通常是圆柱形的。空心轴或夹头是一种输出轴,中间有一个工具安装孔或用于可调节工具夹紧的夹头类型。还必须考虑轴或夹头的直径。

    4.可逆还是不可逆?

    与同系列的可逆电机相比,不可逆气动马达的速度、扭矩和马力略高。

    5. 安装选项和构建材料

    面部安装、法兰安装、鼻安装和脚安装都是气动马达的安装方式。铝、铸铁、钢、不锈钢和塑料都是常见的建筑材料。无润滑设计、可逆操作和速度反馈或控制都是气动马达的常见特征。长度、侧面或直径以及重量的尺寸都是需要考虑的重要因素。


    结论和最后的想法

    因为以最大功率提供的速度运行气动马达是最有效的,所以选择尽可能接近运行点提供最大功率的马达是理想的选择。对于给定的功率输出,该马达还将消耗最少的空气量。如果保持气动马达的恒定速度至关重要,请避免以低于最大功率点的速度工作。这确保了在负载上升的情况下有一些“备用电源”可用。当扭矩需求不明确时,在接近怠速时运行也是一个好主意。低速/高扭矩会给齿轮带来很大的压力。高速时叶片的寿命会缩短。如果需要长寿命,则应选择受限制或在低压下运行的气动马达。
