叶片式气动马达工作原理动画解析

气动马达是一种将压缩空气的压力能转换成旋转机械能的装置。叶片式和活塞式气动马达广泛用于气动传动中。本节简要介绍了气动马达的工作原理和主要技术特点。

叶片式气动马达

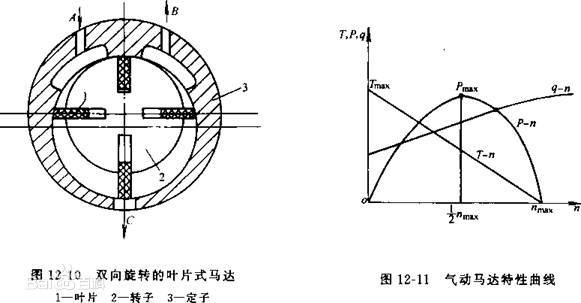

如图12-LO所示，是双向旋转叶片式气动马达的工作原理图。当压缩空气从进气口a进入气室时，它立即喷向叶片1并作用在叶片的延伸部分上，以产生扭矩来驱动转子2逆时针旋转并输出旋转的机械能。排气从排气口C排出，残留气体通过B（二次排气）排出。如果更换进气口和排气口，转子将反转，并输出相反方向的机械能。转子旋转的离心力，叶片底部的气压和弹簧力（图中未显示）使叶片紧贴定子3的内壁，以确保密封并提高容积效率

叶片气动马达是一种将流体中作为压力存储的能量转换为旋转动能的装置。

最常见的叶片式气动马达是靠压缩空气运行的，也称为气动叶片式马达或简称为空气叶片式马达。径向放置的叶片在气缸，转子和叶片之间形成封闭的体积。压缩空气可以以这种体积膨胀。膨胀的空气使转子旋转，最后膨胀的空气在旋转结束时被排出。在旋转时，下一个这样的旋转体积将吸入压缩空气并继续该过程。压缩空气叶片马达有多种尺寸可供选择，最高可达10 HP，而较小的尺寸则可达到7000 rpm的运行速度。

也有一些液压叶片马达以相同的原理工作，其中流体是油而不是空气，并且循环结束时的油被导回油泵以完成循环。

由于具有高功率重量比，防失速，速度范围广，易于逆转，防爆（空气）以及易于操作和维护的特点，这两款马达在工业上都可作为电动机的替代产品而广泛应用。
